来看具体过程：

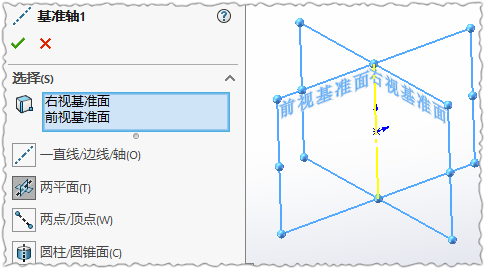

首先通过前视面和右视面交线得到一个基准轴。（旋转阵列等多次用到。）

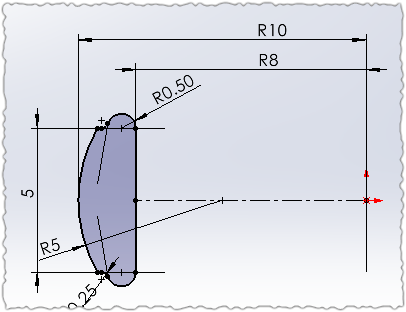

在前视面画如下草图，做旋转凸台，两侧对称30度。

右视面画草图。等距实体的轮廓线，从左上 右上两个顶点引线到下边线的中点。再等距这个V两次。

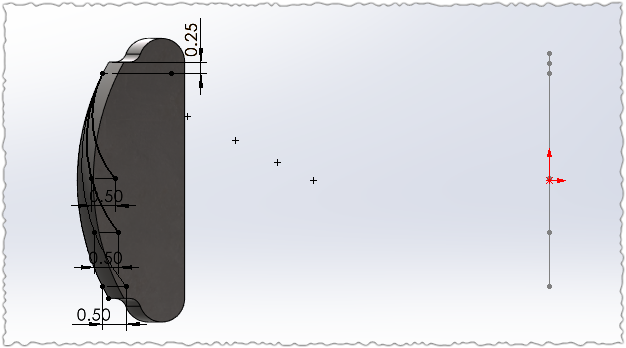

退出备用。前视面做新的草图如下。三条弧线。上顶点重合，相切。下顶点分别和上一步的V的顶点平行。

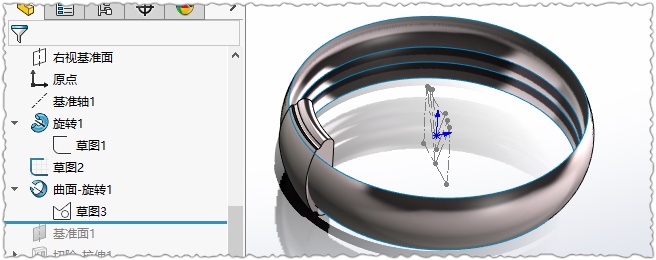

用这个草图旋转曲面。这样得到三层曲面。

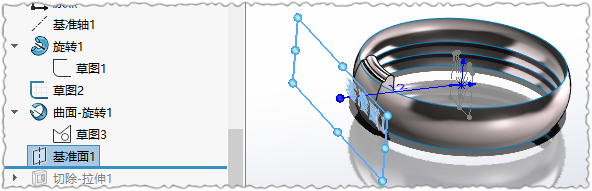

在实体一侧新建个基准面。

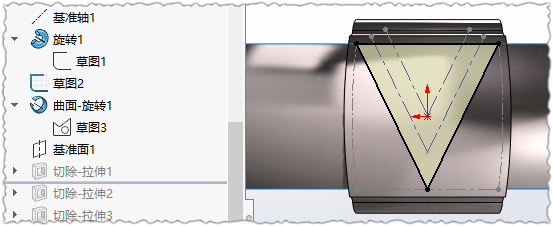

新面上绘草图。引用右面上那个VVV 的草图的最大的那个V, 补全三角。用这个草图切除。

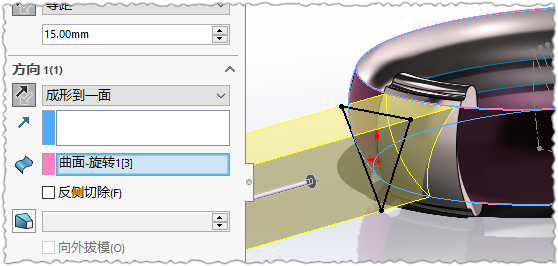

做拉伸切除，成型到旋转曲面的最外侧面上。然后将旋转曲面的最外侧隐藏。

依次类推，继续草图，引用中间那个V, 做切除，成型到下一个中面上。最后切最小的那个V 。

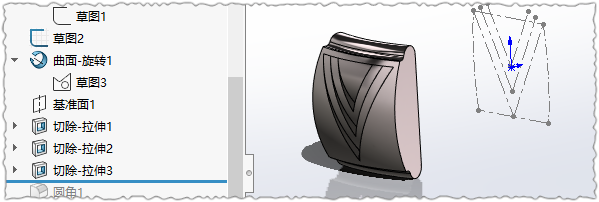

最后切出来三个深度递增的V。如下图。

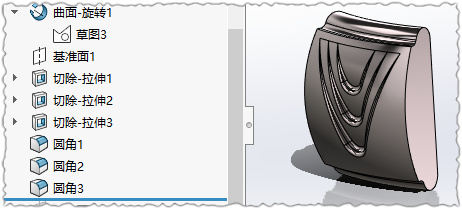

开始倒角。顶角0.5，边线0.125。

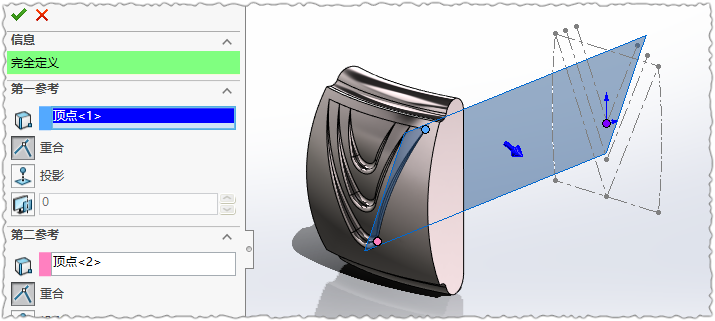

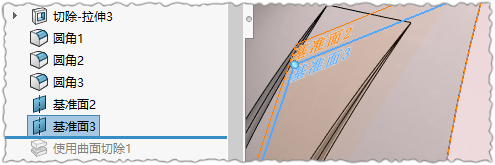

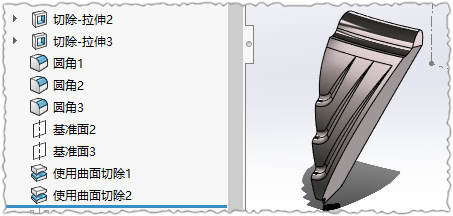

顶过最右侧斜线上的两个切点+原点做基准面。然后把这个面向外等距0.13左右。形成新面。

注意，一定要向外等距一下哦。

【使用曲面切除】。将右侧切掉。使用前视面切除，将左侧切掉。最后只留下这一点点。然后镜相一下。

【移动复制实体】。沿轴线向右侧旋转15度复制一个。

【移动复制实体】。将母体沿原点旋转180度。

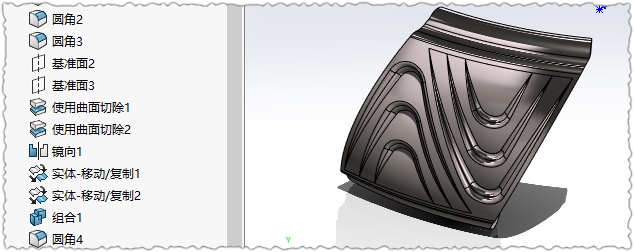

【组合】。添加成一个实体。

倒角。

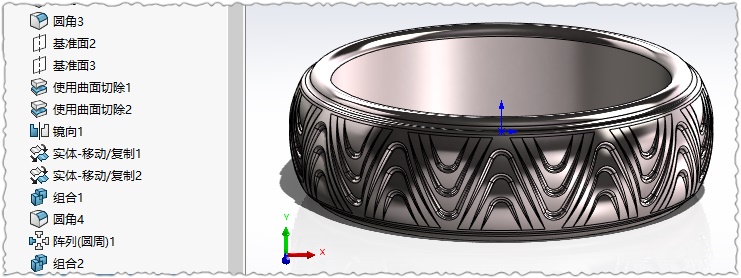

最后阵列12份，再组合一次，戒指做好啦！

下载这个模型：
