Solidworks绘制草图时，标的尺寸线是不是非常得多？尤其是遇到半圆的弧线很多，标的半径又大又多的时候，满屏的尺寸线真的就跟蜘蛛网一样，简直就是灾难。就像下图这样，简单的三个半径，光尺寸线就占据了大半个屏幕。

接下来我们看一下更改以后的效果：这样尺寸线精减以后是不是非常简洁了？

要实现图上的效果，我们只需简单的设置一下即可。

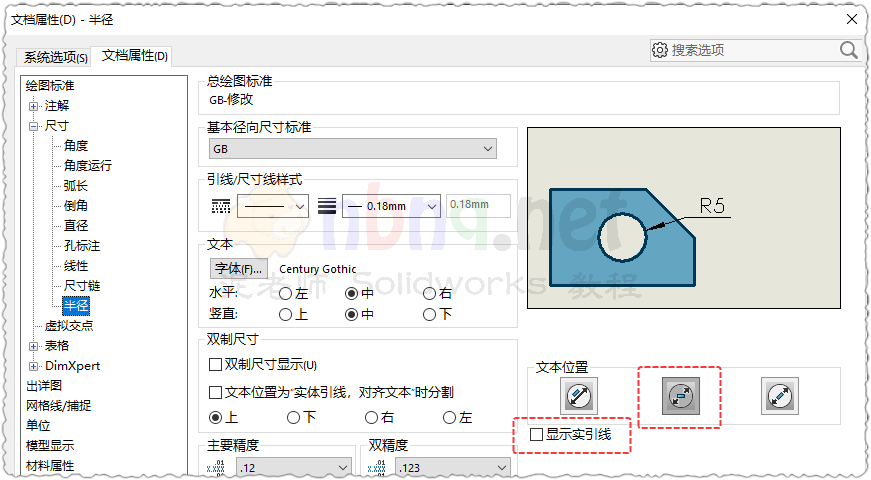

点击设置里的【文档属性】，找到【半径】，将右侧【显示实引线】的勾去掉。同时更改一下文本位置。比如第二个就是文本位于横引线上方的样式。

切记一定要保存在零件模板哦。好啦。就这么简单的设置解决了大部分问题。赶紧收藏起来吧。
