【题目】CaTICs 3D23-24-11
【注意】其中同心、共线等几何关系。（题图为示意图，只用于表达尺寸和几何关系，由于参数变化，其形态会有所变化）（输入答案时请精确到小数点后两位）
【参数】  A=59，B=79，C=22，D=44，E=25
【问题】
1、请问图中P1到P2的距离是多少？
2、请问图中橘色区域的面积是多少？
3、请问图中紫色区域的面积是多少？
4、请问模型体积是多少？

【答案】
1、142.731    2、3976.870   3、6823.063  4、527650.118

绘制过程：

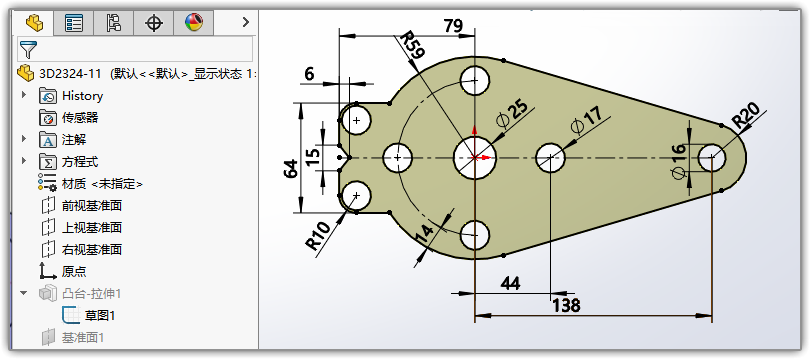

上视面，画一大堆的圆圈，拉伸凸台。题图中绿色的圆孔直径都是相等的。

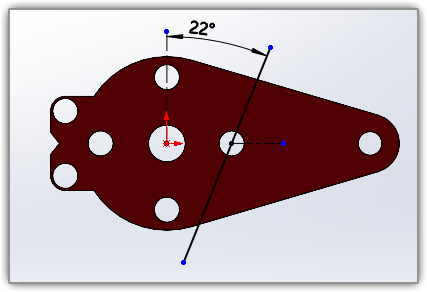

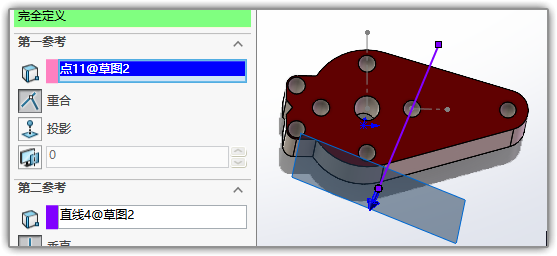

在顶面上绘制草图，和竖直方向夹角C度。通过这个草图新建基准面，让其和前视面夹角C度，置于实体外侧。

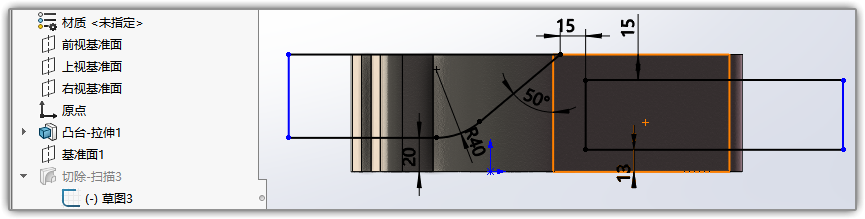

在新面上绘制草图，沿草图2方向切除。

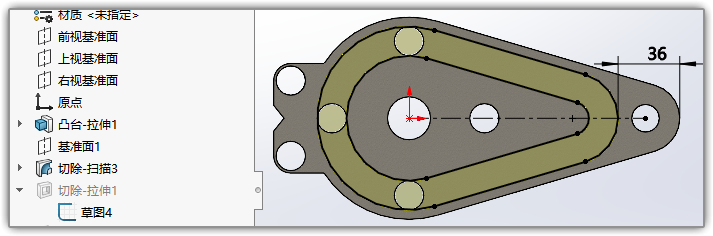

底面上绘制草图，切除深度5。

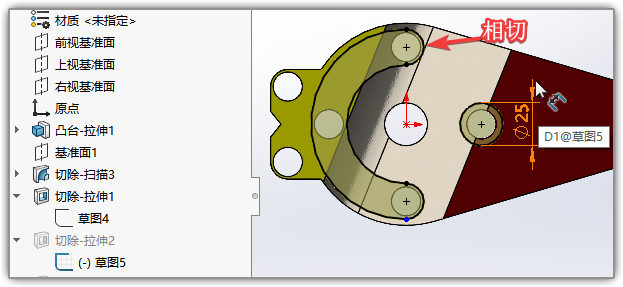

顶面上绘制草图，把这个圆弧槽口切除掉。

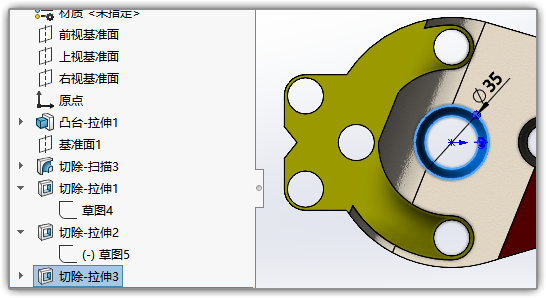

最后把中心孔切除一下就好了。

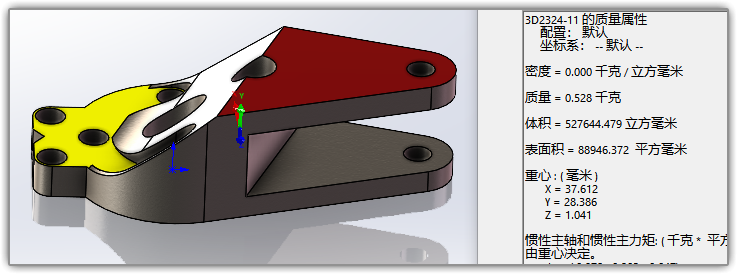

简单渲染一下
